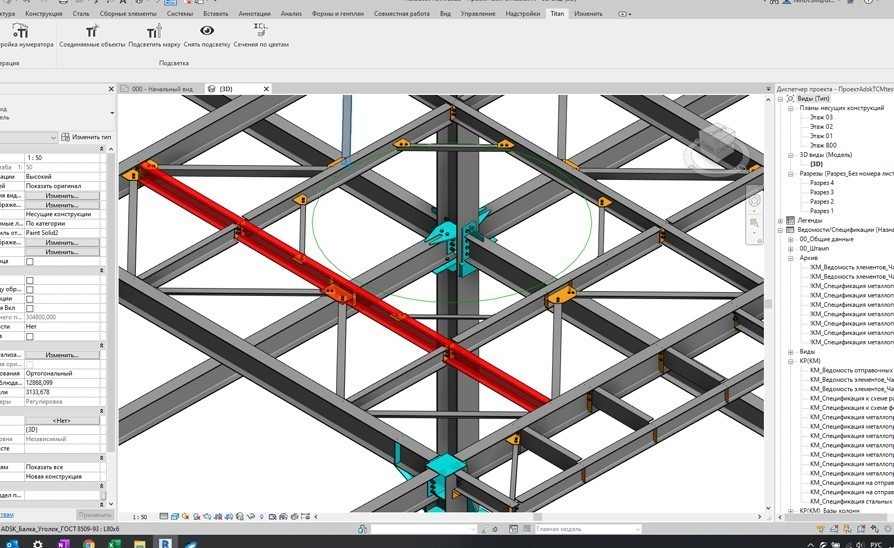

TITAN для Autodesk Revit. Пояснения от разработчиков

Вышедший в этом году плагин TITAN для Autodesk Revit и Advance Steel оказался широко востребованным у проектировщиков металлоконструкций. К разработчикам плагина стали обращаться с многочисленными вопросами, часть из которых касалась применения TITAN на шаблонах Autodesk Revit. В связи с этим были выпущены разъяснения по моделированию и выпуску спецификаций с использованием элементов вкладки Сталь с плагином TITAN.

По задумкам разработчиков плагин должен одинаково корректно работать на любых шаблонах, однако на практике применение спецификаций в различных шаблонах имеет ряд нюансов.

Работа с профилями в узлах

В видео, выпущенном к моменту релиза, разработчики уточняют, что Revit не позволяет записывать общие параметры в профили, которые размещены внутри узлов. Чтобы уйти от этой проблемы, необходимо применять пользовательские узлы. При этом при работе с узлами, в которых есть пластины, данной проблемы не наблюдается.

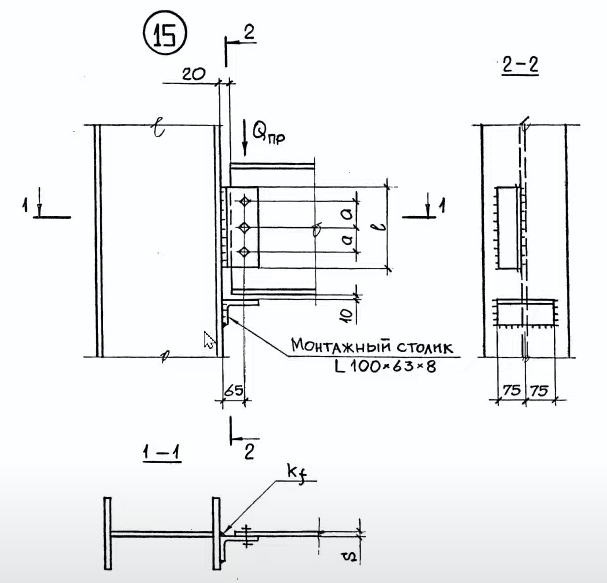

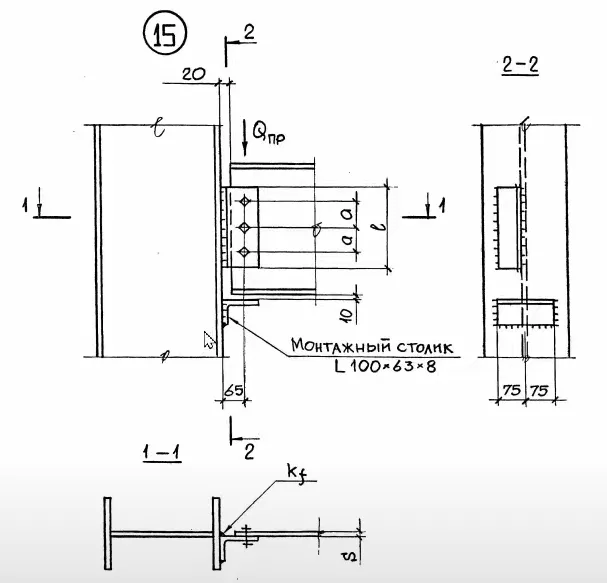

Ниже приводим видео, в котором на примере шарнирного узла с планкой и столиком из уголка по серии 2.440 показано, как создавать пользовательский узел с профилями:

Вот основные рекомендации, которые дают авторы видео:

• Создавайте пользовательские узлы на базе библиотечных соединений Autodesk Revit.
• Отключайте примыкание на концах профилей, если используете семейства категории Каркас несущий.
• Чтобы общие параметры записывались в профили корректно, необходимо полностью разбить соединение перед сборкой пользовательского соединения.
• Приведенные выше рекомендации не относятся к соединениям, состоящим исключительно из пластин.

Работа со спецификациями

Многих пользователей интересовало и то, почему элементы модели, находящиеся на вкладке Сталь, не переносились автоматически в спецификацию на шаблоне ADSK. Дело в том, что в шаблоне ADSK техническая спецификация металлопроката сделана на базе Ведомости материалов. В нее не попадают не только элементы вкладки Сталь, но и семейства категории Каркас несущий после применения к ним модификатора, например, обычной подрезки.

Чтобы задача выполнялась правильно, необходимо использовать Ведомость/Спецификацию:

По ссылке приведено видео с оптимальным процессом настройки спецификации:

Заключение

Разработчики благодарят всех проектировщиков, которые опробовали плагин TITAN в своей работе, дали отзывы, сообщили о багах и несовершенствах при взаимодействии плагина с Autodesk Revit, высказали предложения по дальнейшему развитию решения.

На основе полученной от пользователей информации плагин будет дорабатываться, чтобы стать еще более полезным и удобным в использовании.
